聚乙稀黑黄夹克管挤出机组
产品用途：

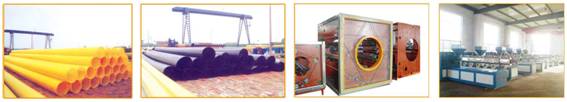

该机组主要用于大口径PE保温管的生产。产品主要应用于供暖管道的外层，中间层为聚氨酯发泡层，内层为钢管。也可生产供水管、排水管等。
主要参数：
| 型号 | 拉管范围mm | 长径比 | 总功率KW | 中心高mm | 冷却方式 | 产量kg/h |
BL-65 | 90-180 | 30:1 | 70 | 1000 | 风冷水冷 | 30-120 |
BL-90 | 200-420 | 30:1 | 110 | 1000 | 风冷水冷 | 50-220 |
BL-120 | 265-655 | 30:1 | 258 | 1100 | 风冷水冷 | 100-350 |
BL-150 | 760-1155 | 30:1 | 310 | 1200 | 风冷水冷 | 200-500 |
| BL-180 | 960-1420 | 30:1 | 380 | 1200 | 风冷水冷 | 250-750 |
BL-200 | 1275-1800 | 30:1 | 450 | 1200 | 风冷水冷 | 300-800 |
保温管型号规格表
生产线组成部分:

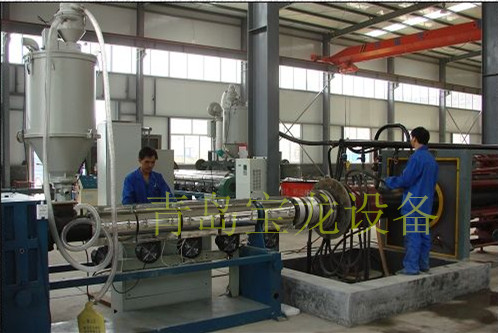

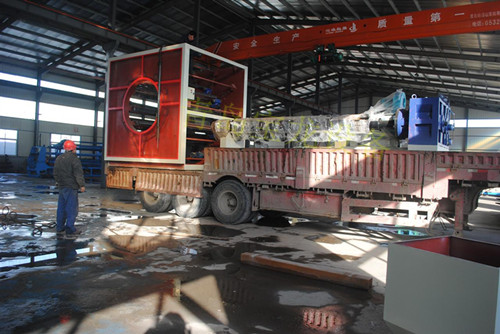

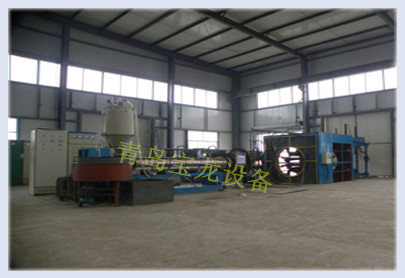

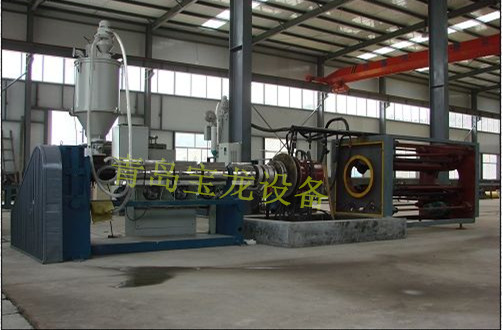

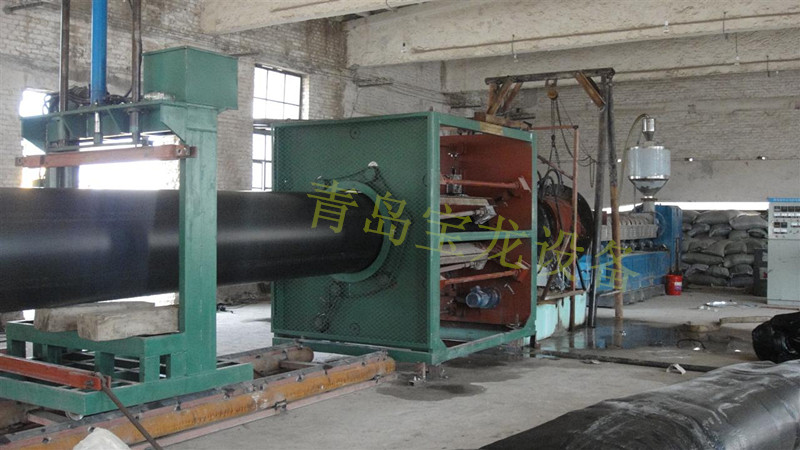

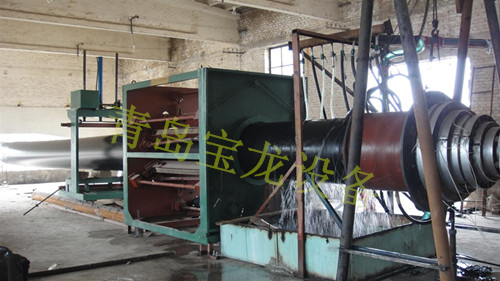

该条生产线主要由挤出机组、 牵引机、封气机、小跑车、模具、冷却系统、电气控制系统等组成。
| 聚乙烯套管外径mm | 厚型 | 薄型 | 对应钢管 | 保温层 |
110 | 2.6 | 2.0 | ￠45×3.0 | ～29 |
125 | 2.6 | 2.0 | ￠57×3.5 | ～30 |
142 | 2.8 | 2.2 | ￠76×4.0 | ～38 |
160 | 3.0 | 2.4 | ￠89×4.0 | ～30 |
180 | 3.2 | 2.4 | ￠108×4.5 | ～33 |
200 | 3.5 | 2.5 | ￠133×4.5 | ～30 |
225 | 4.0 | 2.5 | ￠159×4.5 | ～39 |
250 | 4.5 | 3.2 | ￠159×4.5 | ～40 |
265 | 4.0 | 3.0 | ￠194×5.0 | ～30 |
310 | 4.5 | 3.2 | ￠219×6.0 | ～40 |
365 | 6.0 | 4.2 | ￠273×6.0 | ～40 |
420 | 6.5 | 4.7 | ￠325×7.0 | ～40 |
470 | 7.0 | 5.5 | ￠377×7.0 | ～54 |
550 | 8.0 | 6.0 | ￠426×7.0 | ～54 |
600 | 8.5 | 6.0 | ￠478×8.0 | ～55 |
655 | 9.0 | 6.5 | ￠529×8.0 | ～55 |
760 | 10 | 7.5 | ￠630×9.0 | ～55 |
850 | 12.0 | 8.0 | ￠720×11.0 | ～55 |
960 | 14.0 | 10.0 | ￠830×11.0 | ～60 |
1054 | 16.0 | 12 | ￠960×11.0 | ～62 |
1155 | 17.0 | 12 | ￠1000×11.0 | ～65 |
1275 | 17.0 | 13 | ￠1120×12.0 | ～65 |
1380 | 18.5 | 14 | ￠1220×12.0 | ～65 |
1590 | 21.5 | 15 | ￠1420×14.0 | ～70 |

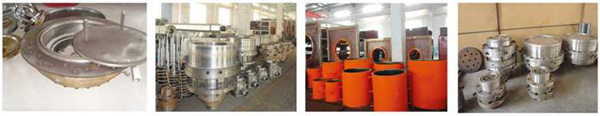

注；机头，模具主体￠125 ￠250 ￠420 ￠760﹙冷却水套加热圈，耐高温聚四氟垫﹚
